連続したウエブが走行するとき、この張力を計測したり制御するには色々な方法があります。 ウエブとはどんな材料であれロールから巻き出されて何らかの加工が加えられるものを云い、テンションとはそのウエブを引き延ばしたり、広げたりする計測可能な力を云います。
このテンション(張力)を制御する方法としては、勘に頼る方法から手動によるものまた、最新の技術によって自動で計測し制御する方法などさまざまな手段があります。
正しくテンションコントロールがなされている加工ラインでは、その製品の品質が良くなり、また生産性が大幅に向上します。
もしテンション制御が適切でないと、ウエブにシワがよりそれが欠点になることでロスが出ます。
さらに、優れたテンション制御は製品ロスを出さないだけでなく、より加工速度を上げるための重要なファクターなのです。
CMCウェブテンションコントロールでは、高精度トランスデューサー単体や表示計と組み合わせたシンプルなテンションピックアップシステムから、サーボモーターを用いた高精度自動テンションコントロールまで、アプリケーションに合わせたより最適な組み合わせをご提案致します。
CMC ウェブテンションコントロール
お問合せ/カタログ請求フォームへ
CMC社は2012年11月をもって、アメリカで約120年の歴史を持つ名門企業であるリンカーンエレクトリック社の傘下企業として新たな歩みを始めました。
CMC社はウェブテンション制御用ピックアップのオリジナルメーカーとして今後さらに技術開発に邁進、ウェブコンバーティング業界に貢献して行きます。
機械制御関連製品 - | AC&DCドライブ、 サーボアンプ、 自動化技術製品、 ウエブテンション コントローラー、 システムエンジニアリング |
カッティング制御 - | CNCコントロール、 ドライブ システム、 制御盤 |
航空機用製品 - | リニア アクチュエーター、 ロータリー アクチュエーター、電子制御機器、 電源供給ユニット |
CMCウェブテンションコントロール
- CMCはクリーブランド・キッダーというブランドですでに50年以上テンションコントロールに関する専門メーカーとしての実績を有しています。
- CMCはウエブテンションに関する全てのレンジのアプリケーションに対応できます。
- ウエブ連続加工ラインのテンションを正確に計測しその高い応答性によって加工品質の向上に寄与します。
- 多様なタイプ・モデルにより様々なアプリケーションに適合。新設のみならず在来機の改造にも、最適な設置が出来る高い柔軟性を備えています。
- クリーブランド・キッダーの持つ革新技術によるもので、従来型をはるかに上回る40:1というテンションレンジに対応。
- 新型アンプが低テンション時のひずみを除去。より低いデリケートなテンション値に対応します。
- 4芯ケーブル化により耐ノイズ性能が向上。ACモーターやサーボなどから出る外乱を受け付けません。
- 精密な温度補正回路により環境温度による影響を最小限に。安定した計測値を出力します。
お問合せ/カタログ請求フォームへ
このカートリッジタイプのトランスデューサーはモジュラー化されたデザインになっており、ユーザーの機械側の条件に対応して最適な設置ができる柔軟性を備えています。
カートリッジタイプのウルトラ・ラインは、特に細巾や薄いウエブで要求される低テンション領域の精密な制御によって、ウエブの伸びやシワなどを防ぐのに適したトランスデューサーです。
- 幅の広いウエブ、固定型ローラーシャフト
- 色々な取り付け方法に対応したカートリッジとブラケットの選択肢
- あらゆる方向のウエブパスに対応
- 最も一般的な機械構造に適応したデザイン
- ウルトラ・ラインの優れた特性、 40:1テンションレンジ、ノイズカット
- 幅広いテンション レンジ(MWF)に対応、 110N - 4500N
- 許容過負荷レート 150 - 300%
ユーザーの声
” ウルトラ・ラインが我々の顧客のより高いニーズに応えることを可能にしました。
私はウルトラ・ラインが40:1のテンション巾に対応できることを知らなかったのですが、それを知って非常に驚きました。
我々の行った全てのテストにパスしたので、今では我が社のフレキソ印刷機の標準品として採用しています。 ”
お問合せ/カタログ請求フォームへ

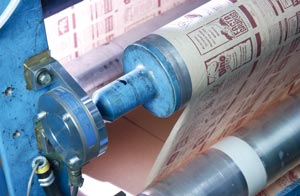

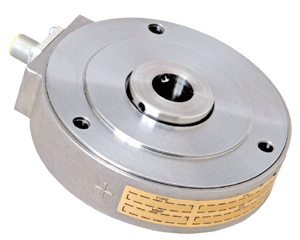

そのスリムなボデーデザインで新しい機械のみならず、在来機の改造目的にも最適な設置が出来る高い柔軟性を備えています。
スリムセルは固定シャフトタイプまた回転型シャフトのローラーの両方に対応でき、フレーム内への取り付けも容易です。
- 固定シャフト、回転シャフトそれぞれに対応したモデルを用意
- 取り付けスペースが狭い機械に最適
- あらゆる方向のウエブパスに対応
- 低張力仕様や現有機改造に最適
- 水洗可能、錆び/腐食環境に強い
- ウルトラ・ラインの優れた特性、 40:1テンションレンジ、ノイズカット
- 幅広いテンションレンジ(MWF)に対応 45N - 4500N
- 許容過負荷レート 500 - 1000%と過酷な環境にも最適
ユーザーの声
”ウルトラスリムのレスポンスが非常に高く、今まで以上に高速で最後まで走行でき、しかも
全くノイズの影響やヨレを経験することがなくなりました。”
お問合せ/カタログ請求フォームへ

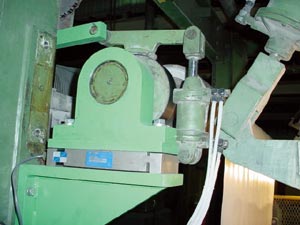

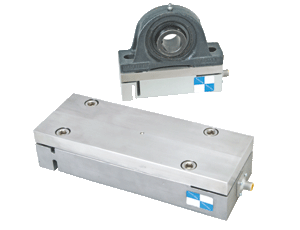

ウエブ加工プロセスで最も一般的に使われているピローブロックスタイルのロードセルの代替機として取扱いが容易、かつ今までにない高性能を発揮致します。
UPBの優越性の一つは、その全てのモデルが完全な水密構造になっており、高湿度で腐食の恐れがあるような条件下でも長期間安定した性能を発揮するデザインになっていることで、こうした環境にある、製紙、鉄鋼、繊維、防水シート製造、ゴム工業また食品製造工業などでの用途でも広く採用され、生産工程の効率化に寄与しています。
UPBはどのMWFレンジであっても、荷重にたいする機械的歪み量が最大でも0.05mm程度と僅かで、しかもそれに対して120mVという大きな出 力信号を出すので、高い分解能と応答性が発揮できるのです。
- 回転型シャフトに適応
- ピローブロックのベースにマウント
- 特に高テンションの仕様に最適
- 完全な水密構造 IP65/67。水洗可能、錆び/腐食環境に強い
- 一体構造で機械加工されたステンレス410またはアルミ合金6061の頑健なボデー
- ウルトラ・ラインの優れた特性、 40:1テンションレンジ、ノイズカット
- 幅広いテンションレンジ(MWF)に対応 110N - 136,000N
- 許容過負荷レート 500%
ユーザーの声
”CMCのおかげでスチーム発生機に要する驚くべき数値のエネルギーを節約できています。 それはドライヤーのドラムとウエブのコンタクトを適正に保つことができるようになったからです。 これによって得られたコスト削減効果のみならず、ウエブ破断による
大きな停台損失の低減効果をも得ることができています。”
お問合せ/カタログ請求フォームへ
CLT片持ち型トランスデューサーには、ユーザーが独自に用意される固定シャフトタイプであればほとんどのローラーに取り付けが可能で、このアプリケーションに合わせた特別なローラーを製作する必要がないので、一般的な片持ち型トランスデューサーに比べると大きなコスト削減効果を期待できます。
このCLT 片持ち型トランスデューサーのもう一つの優れた特徴は、ウエブがローラーのどの位置にあっても常に一定した信号を出力する点です。
幅広いテンション仕様に対応するよう、2種のボデーサイズで10種類のモデルが用意され、
低い所は0.5N から高い所では2000N までのテンションに対応します。
このタイプのアプリケーションでは通常500mm程度までのローラー幅に使われます。
- 固定型シャフト、ローラー面長500mm以下に向く
- ユーザーが用意される片持ちローラーに設置するので、特別設計する必要がない
- CLTのユニークなデザインによりウエブの位置がローラーのどこにあっても常に一定の安定した張力信号を出力
- プーリーの取り付けにも対応
- ウルトラ・ラインの優れた特性、 40:1テンションレンジ、ノイズカット
- 幅広いテンションレンジ(MWF)に対応 0.45N - 2300N
- 許容過負荷レート 150% - 300%
ユーザーの声
”CMCのCLTに出会うまで、片持ち仕様にはローラーに組み込んだ特注品を作らねばならず、価格も高いのでそれが頭痛の種でした。また
その性能にばらつきがあるので、度々改造したり調整をし直すということが必要だったのです。 CMCがこの悩みを全て解決してくれました。
特に、ローラーのどの位置にウエブがあっても常に一定の張力値を得ることができるのに助かっています。”
お問合せ/カタログ請求フォームへ

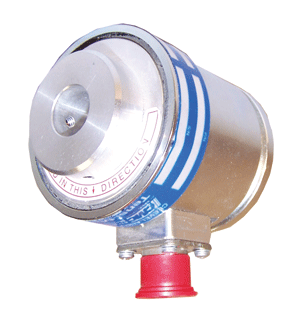

CR片持ち型トランスデューサーは、プーリー用途に特化した片持ちトランスデューサーです
- 固定型シャフト
- ユーザーが用意されるプーリーに設置するので低コストでできる。
- 片持ちローラーの取り付け不可、ウエブ位置の固定必要
- 幅広いテンションレンジ(MWF)に対応 23N - 680N
- 許容過負荷レート 150% - 300%
ユーザーの声
”ダンサータイプのトランスデューサーに代えて採用した所、非常に高いパーフォーマンスを得ることができました。 今までのようにワイヤーがプーリーを乗り越えるようなことがなくなり大幅な停台時間の低減効果を生んでいます。CRトランスデューサーはより安定したテンション制御とコストダウンの両面で寄与しています。”
お問合せ/カタログ請求フォームへ

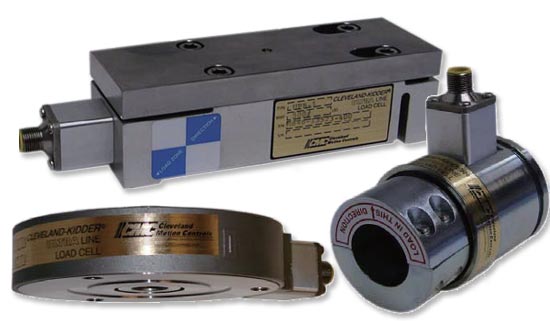

最新型モデル ウルトラ ISCバージョンの最大の特徴は本体にアンプを内蔵しているので、直接+/-10VDCの信号を出力できることです。
このISCバージョンは全てのタイプ・レンジのウルトラ トランスデューサーに対応しています。
制御回路はケーブルコネクターの根本に従来よりわずか1インチほど高くなったハウジング内に収納されています。
ウルトラ ISCはトランスデューサーからの信号をユーザー側のコントローラーやPLC, PAC, サーボまたローカルI/Oなどに直接取り入れたいというユーザーのご要望により開発されました。この信号はユーザー側のソフトによってゼロにする、スケールを決める、またペアで使われる時には合算数値を出すなどの目的に使われます。
- 外部アンプが不要によるコスト削減効果
- アンプ設置スペース不要
- 仕様書類/図面の簡略化
- 配線コストの低減
- ネットワーク上のローカル I/Oへの信号の直接出力可能
お問合せ/カタログ請求フォームへ
- DINレール仕様で設置が簡単
- 側面に配線図を表示
- ペアのトランスデューサー信号の合算処理、また単独の場合の処理
- 遠隔処理装置への多様なインターフェイス
- 0-10VDCまたは4-20mAの信号出力を選択
- アイソレートされた信号の出力が可能
- 最新の表面実装方式による高度な安定性と精度
- 完全に長期間安定した信号出力と再度のゼロ調整不要
ユーザーの声
”クローズドループ式のテンション コントロールを取り入れることは我々にとって誠にチャレンジングなことだったので、より適切なサポートをしてくれる販売会社を選ぶのが最初の課題でしたが、CMC社がその要求に完璧に応えてくれたのです。
CMCの比例制御システムとトランスデューサーそしてウルトラアンプのコンビは我が社の生産性を以前には考えられなかった程高めてくれたのです。”
お問合せ/カタログ請求フォームへ
- 正確なテンション現在値を表示
- アナログまたはLEDによる読み取りやすい表示
- 最先端技術により開発されたアンプを内蔵して精密な信号処理が可能
- メーター減衰値選択スイッチ
- 50/60Hz、86-264 VAC 単相入力電源
- 38mm 大型デジタル表示が可能
- 遠隔操作用 0-10VDC, または4-20mA テンション値出力アクセサリー
- ユーザー指定によるアナログ スケール可能
- CMCの全てのトランスデューサーに適応
ユーザーの声
” CMCのトランスデューサーと表示器は他社に比べてより多様なテンションレンジを選択できるだけでなく、低張力に
対する感度がより優れています。我が社ではすべての機械にCMCを標準採用し、その性能の高さと価格的にも十分満足しています。”
お問合せ/カタログ請求フォームへ
本質安全バリヤー ブロック
- DIN レール マウント
- CMCの全てのトランスデューサーやコントローラーに適応
- 複数の認証取得済み UL, ATEX, CSA
- 絶縁ブロックとDIN レールを合わせたアッセンブリーに対応
- 配線図、マニュアル付属
- M12 - 4ピン クイックコネクター
- 4線ケーブル
- コントローラー側の取り付け口はオープンリード
- 同相信号除去により、ACモーター、サーボ、リレーなどから来る外乱を拒絶
- ケーブル長標準8Mから40Mまで延長可
お問合せ/カタログ請求フォームへ
