CADENCE レザー刃

概要

USA Cadence社は、フィルムや紙など一般産業用レザー刃のみならず医療、食品業界で用いられる様々なタイプのカッターや注射針の専門メーカーとして、その品質、技術開発力また多様なニーズに応えることができる柔軟な対応力で揺るぎない信頼を得て来ております。

レザー刃の分野では、基本的に3種類または4種類の材質にて標準品をラインナップ、それ以外にもお客様のアプリケーションに対応したカスタム品の制作などをお受けすることができます。
カスタム品の試作ではおおむね、10〜20万円位の予算で、お客様の要望される特殊なレザー刃やカッターの提供をすることができます。

材質について

Endurium®(エンドリアム）M2 スタンダード: Cadence社がレザー刃専用に開発したM2と呼ばれる高速度鋼がベースになっており、この材質は優れた靱性と共に高い耐摩耗性を備えた材質で、一般的なスチール刃に比べて8倍の寿命があります。

Opatima®(オプティマ）ステンレスセラミックコート: ステンレス鋼（SUS440A)へ特殊なTiAlNセラミックコーティングを行ったタイプで、一般的なスチール刃に比べて12倍まで寿命を伸ばすことが出来ます。

Endurium®(エンドリアム）M2 セラミックコート: エンドリアム M2へ特殊なTiAlNセラミックコーティングを行ったタイプで、M2の寿命をさらに2倍つまりスチール刃に比べて16倍まで伸ばすことが出来ます。

エンドリアムタングステンカーバイド: Cadence社のカーバイド鋼はその高い硬度（Rc75~80)がもたらす高い耐摩耗性に加えて一般的なカーバイド鋼に比較してより靱性を併せ持つので、刃先を極限までシャープにすることが可能になりました。
一般的なスチール刃に比べると寿命は約80倍に伸びます。

エンドリアムジルコニアセラミック: Cadence社が新開発したこの材質は今まで以上の微細な粉末から成形することで、従来一般的なセラミック刃では不可能なレベルの鋭利な刃先を形成させることが可能になったのです。
また加えて、Cadenceの刃先研磨に関する特許技術がこれらレザー刃を競合製品から大きく差別化する理由となっているのです。
セラミック刃は一般的なスチール刃に比べてその寿命を100倍にまで伸ばすことが可能です。ただし、セラミック刃は硬度が高い反面脆さをも併せ持っているので、衝撃や大きなトルクの掛かるような用法には適しておりませんので注意が必要です。

その他: カスタム刃の製作においては、上記4種以外にも様々な材質（スチール、ステンレスや工具鋼など）にて製作することが出来、幅広いニーズに応える事が出来ます。
詳しくはラインナップ-カスタム製作刃の項目をご覧ください。

エンドリアム M2とは

エンドリアム M2はアメリカCadence Inc社がレザー刃用コイル素材として独自に製品仕様を開発した、一般的に高速度鋼と呼ばれる鋼材でJIS規格のSKH51に似た化学組成を持っており、Cadence社はそれをコイルのまま連続で焼き入れ、焼き鈍し、また刃付け研磨までも連続で出来る行程技術の開発に成功した、Cadence社が知る限り世界で初めてのレザー刃メーカーです。

エンドリアム M2は超硬金属に次ぐ硬さと耐摩耗性を有すると同時に530℃以上の高熱でも硬度が変化しないというレザー刃に最適な特性を持ち、一般的なカーボンスチール製のレザー刃に比べて標準品で約8倍、また刃先にTiAlNセラミックコートを施したタイプでは16倍までにその寿命を延ばすことが期待できます。

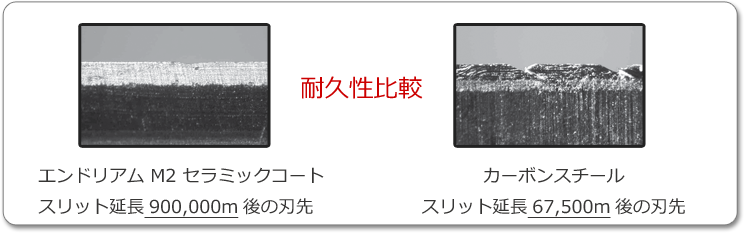

エンドリアム　耐久性比較

連続製造工程が可能にした今までにない低コストと高性能を併せて持つレザー刃としてCadence Inc社が自信を持って世に送り出したエンドリアム-M2を是非御社の工程合理化にお役立て下さい。

エンドリアム M2素材の基本的化学組成
カーボン(C)	0.80/0.90%
クロム（Cr)	4.00/4.20
タングステン（W)	6.00/6.40
バナジュウム（V)	1.80/2.00
モリブデン（M)	5.00
硬度範囲（Rc)	62～66
耐摩耗性	高
もろさ	低-中
耐腐食性	良

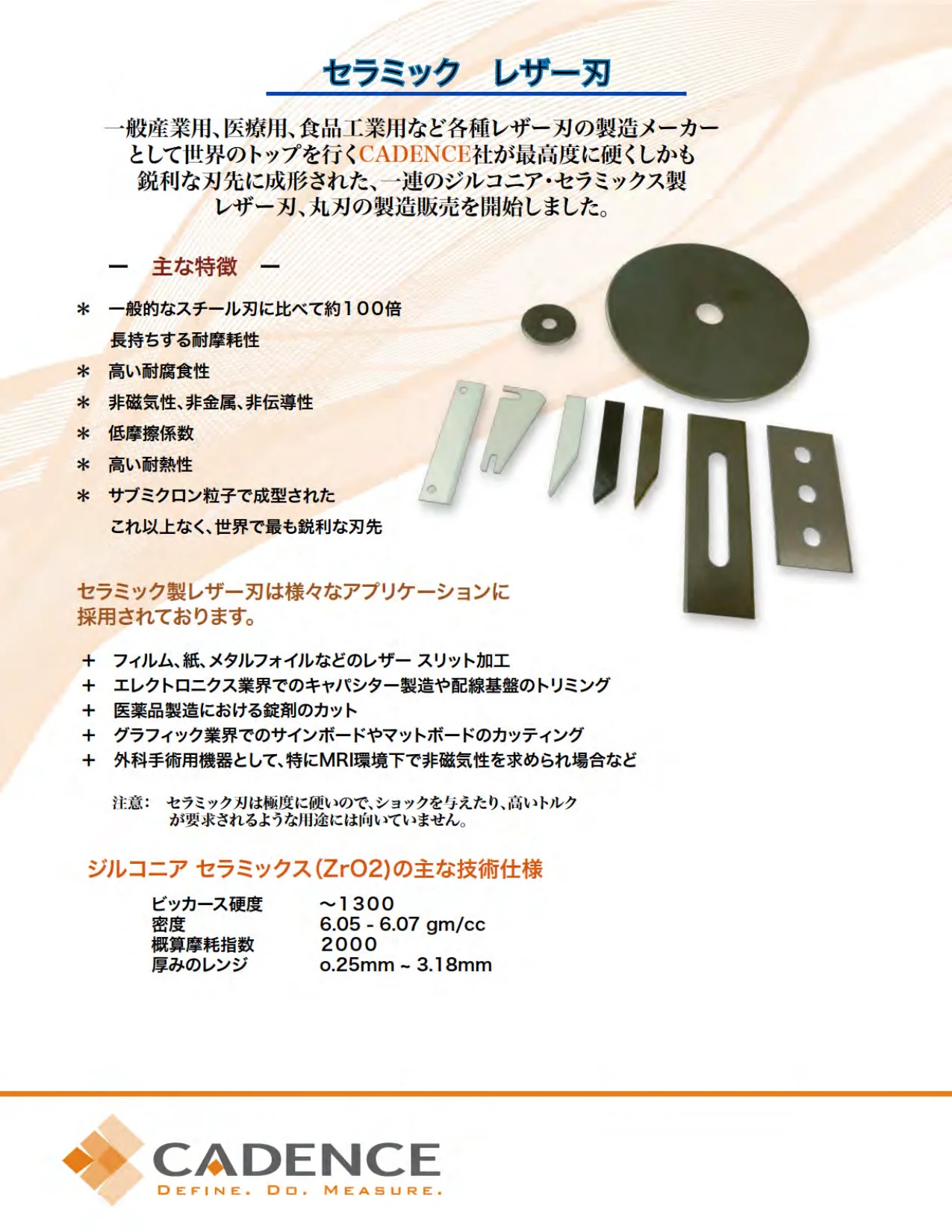

エンドリアムジルコニアセラミック

一般産業用、医療用、食品工業用など各種レザー刃の製造メーカーとして世界のトップを行くCADENCE社が、最高度に硬くしかも鋭利な刃先に成形された、一連のジルコニア・セラミックス製レザー刃、丸刃の製造販売を開始しました。

主な特徴

一般的なスチール刃に比べて約100倍長持ちする耐摩耗性
高い耐腐食性
非磁気性、非金属、非伝導性
低摩擦係数
高い耐熱性
サブミクロン粒子で成型された、これ以上なく世界で最も鋭利な刃先

セラミック製レザー刃は様々なアプリケーションに採用されております。

フィルム、紙、メタルフォイルなどのレザースリット加工
エレクトロニクス業界でのキャパシター製造や配線基板のトリミング
医薬品製造における錠剤のカット
グラフィック業界でのサインボードやマットボードのカッティング
外科手術用機器として、特にMRI環境下で非磁気性を求められる場合など

注：セラミック刃は極度に硬いので、ショックを与えたり、高いトルクが要求されるような用途には向いていません。

エンドリアムジルコニアセラミックスの主な技術仕様
ビッカース硬度	~1300
密度	6.05 - 6.07 gm/cc
概算摩耗指数	2000
厚みのレンジ	0.25mm~3.18mm

CADENCE レザー刃を使用する利点は何ですか？

Q：エンドリアム M2のコストはどうですか？: A：CADENCE社が初めて可能にした連続成形ラインによって大幅なコストダウンを実現、非常に高いコストパフォーマンスを得る事ができます。
Q：エンドリアム M2の特徴は何ですか？: A：エンドリアムは非常に耐摩耗性の高いハイス鋼で耐熱性も高いので、特にプラスチックフィルムの高速スリッター用レザー刃として最適な特徴を備えています。
Q：エンドリアム M2は紙のスリットにも適していますか？: A：エンドリアム M2にセラミックコートをしたものは、耐久性も高くまたスコアカッターで問題になる紙粉を減らしますので、特にインクジェットプリンターのスリッター刃として、シャーカット方式よりも格段にコストが安い点からも実際的な選択肢と言えます。
Q：ジルコニアセラミック刃が適した用途はどんな所ですか？: A：セラミック刃は金属粉によるコンタミを嫌う、また静電気の発生を嫌うような、例えば電子デバイス用フィルムの製造ラインなどの用途に向いている他、特に長寿命を要求されるアプリケーションに適した材質です。

ラインナップ

標準モデル

のついたものは国内在庫品、無印はメーカー取り寄せとなります。

名称に使われている片刃・両刃の表記は、刃が両側についたものを両刃、片方にのみある物を片刃と
呼んでおり、包丁などで使われているような刃先形状を表しているわけではありません。

日本仕様片刃: 39.3mm x 18.4mm

モデル名	材質	刃厚
EF-SEH10	エンドリアム M2 スタンダード	0.25mm	生産終了
OF-SEC10SP	オプティマステンレスセラミックコート	0.25mm	在庫限り
EF-SEZ10	エンドリアムジルコニアセラミック	0.25mm

3穴両刃: 43.0mm x 22.1mm

モデル名	材質	刃厚
OF-THC08SP	オプティマステンレスセラミックコート	0.20mm
EF-THW08	エンドリアムタングステンカーバイド	0.20mm
EF-THW12	エンドリアムタングステンカーバイド	0.30mm
EF-THZ12	エンドリアムジルコニアセラミック	0.30mm

インジェクター片刃: 38.1mm x 7.9mm

モデル名	材質	刃厚
EF-INH14	エンドリアム M2 スタンダード	0.36mm
OF-INC10SP	オプティマステンレスセラミックコート	0.25mm
EF-INC14	エンドリアム M2 セラミックコート	0.36mm
EF-INW10	エンドリアムタングステンカーバイド	0.25mm
EF-INZ10	エンドリアムジルコニアセラミック	0.25mm

スロット両刃: 57.2mm x 18.5mm

モデル名	材質	刃厚
EF-SLH14	エンドリアム M2 スタンダード	0.36mm
OF-SLC10SP	オプティマステンレスセラミックコート	0.25mm
EF-SLC14	エンドリアム M2 セラミックコート	0.36mm
EF-SLW10	エンドリアムタングステンカーバイド	0.25mm
EF-SLW15	エンドリアムタングステンカーバイド	0.38mm
EF-SLZ15	エンドリアムジルコニアセラミック	0.38mm

スロット片刃: 57.2mm x 18.5mm

モデル名	材質	刃厚
EF-SSH14	エンドリアム M2 スタンダード	0.36mm
EF-SSC14	エンドリアム M2 セラミックコート	0.36mm
EF-SSZ15	エンドリアムジルコニアセラミック	0.38mm
EF-SSZ25	エンドリアムジルコニアセラミック	0.63mm

ジルコニアセラミック丸刃: 材質：エンドリアム　ジルコニアセラミック

モデル名	径	ボア径	刃厚
SBIZ18	18mm	4.98mm	0.38mm
SBIZ28	28mm	4.98mm	0.38mm
SBIZ45	45mm	8.38mm	0.38mm
SBIZ60	60mm	10.11mm	0.38mm
SBIZ75	75mm	10.11mm	0.38mm

ジルコニアセラミック　ポイントチップ: 材質：エンドリアム　ジルコニアセラミック

モデル名	刃角度	刃厚
SBIZP2	25°	0.51mm
SBIZP4	45°	0.51mm
SBIZP23	23°	0.51mm
SBIZP45	45°	0.51mm
SBIZP50	50°	0.51mm

モデル名	刃角度x刃高	刃厚
SBIZP45A	45°x 4.3mm	0.51mm
SBIZP45B	45°x 2.5mm	0.51mm

EREMA(エレマ)ブレード: ｔ0.9ｍｍ

モデル名及び材質
EF-ERH35	エンドリアム M2 スタンダード
EF-ERB35	バイメタル
OF-ERS35	ステンレス
OF-ERS35T	ステンレス+TiN（窒化チタンコート）

カスタム製作刃

Cadence Inc社の産業用特殊刃製造部門は、標準的なレザー刃のみならず、包装や食品加工ラインで使われる特殊な形状を持つ様々なタイプのカッターを１個の試作品から設計・制作することができ、下のリストにあるように厚さ２mmまでの様々な鋼材を常時ストックすることで、お客様固有のニーズに幅広くお応えできる体制を整えております。
バージニア州の高原地帯に立地するCadence社ですが、現代のIT技術と完璧な国際宅配サービスにより、その地理的な不便さを感じることなく、あたかも御社のすぐそばにある感覚でCadance社の技術、サービスを安心してご利用いただくことができます。

カスタム製作例

常時ストックしている鋼材リスト
●	1095 カーボンスチール
●	焼き入れ用ステンレス　410, 420, 716, 440A, 440C
●	ステンレス301, ステンレス17-4PH
●	高速度鋼　M2 および　M4
●	工具鋼　D2, A2, S7, 07
●	高耐摩耗鋼　A11 および　CPM10V
●	タングステンカーバイド
●	ジルコニアセラミック

CADENCE社の事業紹介動画

CADENCE社の魅力紹介動画ナビ

世界で幅広く様々な事業分野で活躍しているCADENCE（ケイデンス）社の紹介動画です。

動画はそれぞれ約1～3分程度の長さです。どうぞユニ－クな事業内容をご覧下さい。

No.	動画名称	原文名称	時間
1	ケイデンス総合力の概要	Total Capabilities Overview 2022	2:57
2	ケイデンスCTへようこそ	Welcome to CADENCE CT	1:00
3	ケイデンスWIへようこそ	Welcome to CADENCE WI	1:00
4	ケイデンスPAへようこそ	Welcome to CADENCE PA	1:00
5	ケイデンスRIへようこそ	Welcome to CADENCE RI	1:00
6	ケイデンスVAへようこそ	Welcome to CADENCE VA	1:01
7	レーザースイス加工	CADENCE LaserSwiss Machining	0:54
8	ブレ－ドの寿命	Life of Blade	1:06
9	RIクランストン施設	We Make RI Featuring CADENCE RI	2:17
10	高品質製品の秘密パート1	Welcome to CADENCE 1	3:21
11	高品質製品の秘密パート2	Improving Patient Outcomes	1:01
12	ケイデンスのラボ	Center of Excellence- Incision Lab at CADENCE	1:52

CADENCE紹介動画1ー総合力の概要

動画視聴は音声が出ますので、ご注意下さい。

ケイデンス総合力の概要(2:57)

ナビへ戻る

CADENCE紹介動画2ーケイデンスCT

動画視聴は音声が出ますので、ご注意下さい。
ケイデンス CT へようこそ(1:00)

ナビへ戻る

CADENCE紹介動画3ーケイデンスWI

動画視聴は音声が出ますので、ご注意下さい。
ケイデンス WI へようこそ(1:00)

ナビへ戻る

CADENCE紹介動画4ーケイデンスPA

動画視聴は音声が出ますので、ご注意下さい。
ケイデンスPAへようこそ(1:00)

ナビへ戻る

CADENCE紹介動画5ーケイデンスRI

動画視聴は音声が出ますので、ご注意下さい。
ケイデンスRIへようこそ(1:00)

ナビへ戻る

CADENCE紹介動画6ーケイデンスVA

動画視聴は音声が出ますので、ご注意下さい。
ケイデンスVAへようこそ(1:01)

ナビへ戻る

CADENCE紹介動画7ースイスレーザー加工

動画視聴は音声が出ますので、ご注意下さい。
スイスレーザー加工(0:54)

ナビへ戻る

CADENCE紹介動画8ーブレ－ドの寿命

動画視聴は音声が出ますので、ご注意下さい。
ブレ－ドの寿命(1:06)

ナビへ戻る

CADENCE紹介動画9ーRIクランストン施設

動画視聴は音声が出ますので、ご注意下さい。
ケイデンスのロードアイランド州クランストン施設を活用したRIの実現(2:17)

ナビへ戻る

CADENCE紹介動画10ー高品質製品の秘密パート1

動画視聴は音声が出ますので、ご注意下さい。
ケイデンスの高品質製品の秘密パート1(3:21)

ナビへ戻る

CADENCE紹介動画11ー高品質製品の秘密パート2

動画視聴は音声が出ますので、ご注意下さい。
ケイデンスの高品質製品の秘密パート2(1:01)

ナビへ戻る

CADENCE紹介動画12ーケイデンスのラボ

動画視聴は音声が出ますので、ご注意下さい。
ケイデンスのラボ(1:52)

ナビへ戻る

オリジナルレザー刃ホルダー

特徴

テクノサポートオリジナルレザー刃ホルダーは、ケイデンス社のレザー刃だけでなく、日本国内で良く使われている標準的なカミソリ刃にも対応しており、さらに本体内に刃を手動または自動で格納することが出来る安全仕様です。

汎用の40φパイプに固定することが出来、また刃の角度を変更しても刃の当たる高さが変わらない構造になっています。
本体を取り外す事無く刃の交換が出来るので、その都度の位置調整が不要、また刃の交換も簡単に行えます。
取り付け・交換作業に工具が不要ですので、オペレーターの手間も軽減できます。

また、刃が摩耗してきた場合でも刃の出しろを調整することが出来ますので、刃を長く使うことが可能です。

構造

装置側に設置した40Φのパイプまたは丸棒へ、クランプを利用して取り付けます。
刃の角度は任意で決める事が出来ますが、35°～45°を想定して作られています。

刃先格納構造: エア式と手動式の二種類があり、手動式はノブの操作一つで出し入れが可能。エア式は押出単動シリンダの採用で、エア抜け時はスプリングにより刃が格納される為、安全です。
また、それぞれボディ部分は共通なので、少しの部品の入替だけで相互に改造や併設が出来ます。

刃の交換: 本体を装置から外さずに刃の交換が可能で、さらに工具を使わずに行えます。
刃の固定ヘッド部分にはバネ内蔵式のプッシュボタンがあり、安全な刃の脱着と確実な保持が行えます。
3穴両刃とスロット両刃は1つのヘッドで共通化されており。日本仕様片刃もヘッド部分だけの交換で対応できます。

刃先角度: 角度を変更してもウェブとの距離が変わらない為、用途に合わせたセッティングが容易です。

刃の出しろ調整: ヘッド部分の取り付けボルトを調整することで、刃の出しろが調整でき、刃を無駄なく使うことが出来ます。

ラインナップ

型式	RH-100	RH-100-N	RH-110	RH-110-N
格納方式	手動式		エア式
ヘッドタイプ	標準	日本仕様	標準	日本仕様
取り付け可能刃	3穴両刃スロット両刃	日本仕様片刃	3穴両刃スロット両刃	日本仕様片刃
取り付け径	40Φ
設置可能刃先角度	35°～45°
設置可能最小ピッチ	40mm
シリンダー仕様	-		押出単動型エア圧（0.15Mpa～1Mpa）
重量	710g		780g
図面	ダウンロード（238KB)		ダウンロード（258KB)
